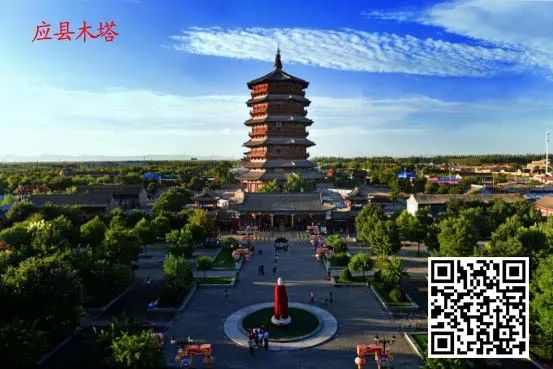

长按下图识别图中二维码进行VR云体验
应县佛宫寺释迦塔

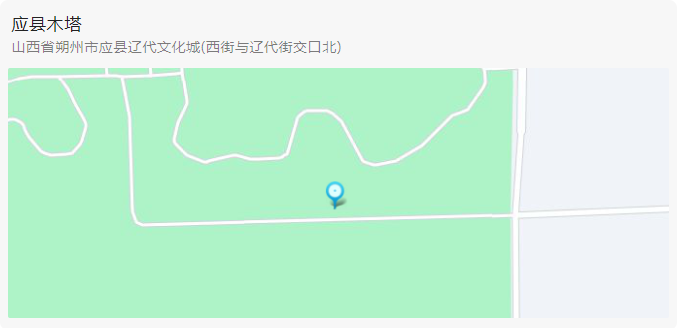

位于山西省朔州市应县城内西北佛宫寺内
俗称应县木塔
与埃菲尔铁塔、比萨尔斜塔并称“世界三大奇塔”
▲ 应县木塔周身，蓝天白云，花团锦簇
建于辽清宁二年（公元1056年）
全塔自地面至塔尖总高67.31米
这是保存至今的唯一一座
全木结构八角形楼阁式塔
是我国现存最古老最高大的纯木结构楼阁式建筑
是我国古建筑中的瑰宝
世界木结构建筑的典范

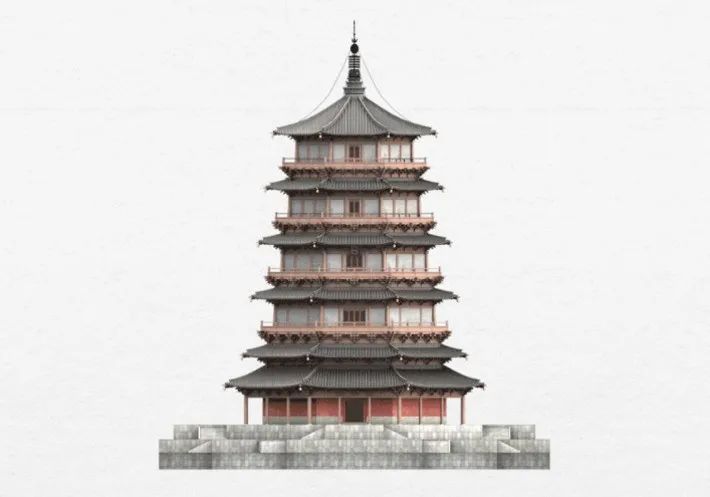

▲ 木塔的关键信息，结合图片更好理解（图片来源：HND DESIGN）
历史上木塔不易保存
要么毁于火灾，要么塌于地震，要么为人摧毁
应县木塔却在经历40多次地震
200多次炮弹袭击和常年大风后
还稳稳走了966年
梁思成深情地说
“好到令人叫绝，好到半天喘不上气。”
全塔用了3000吨木材
每一根柱子承重110吨
且没有用一根钉子建到65多米高
相当于现在二十三层高楼

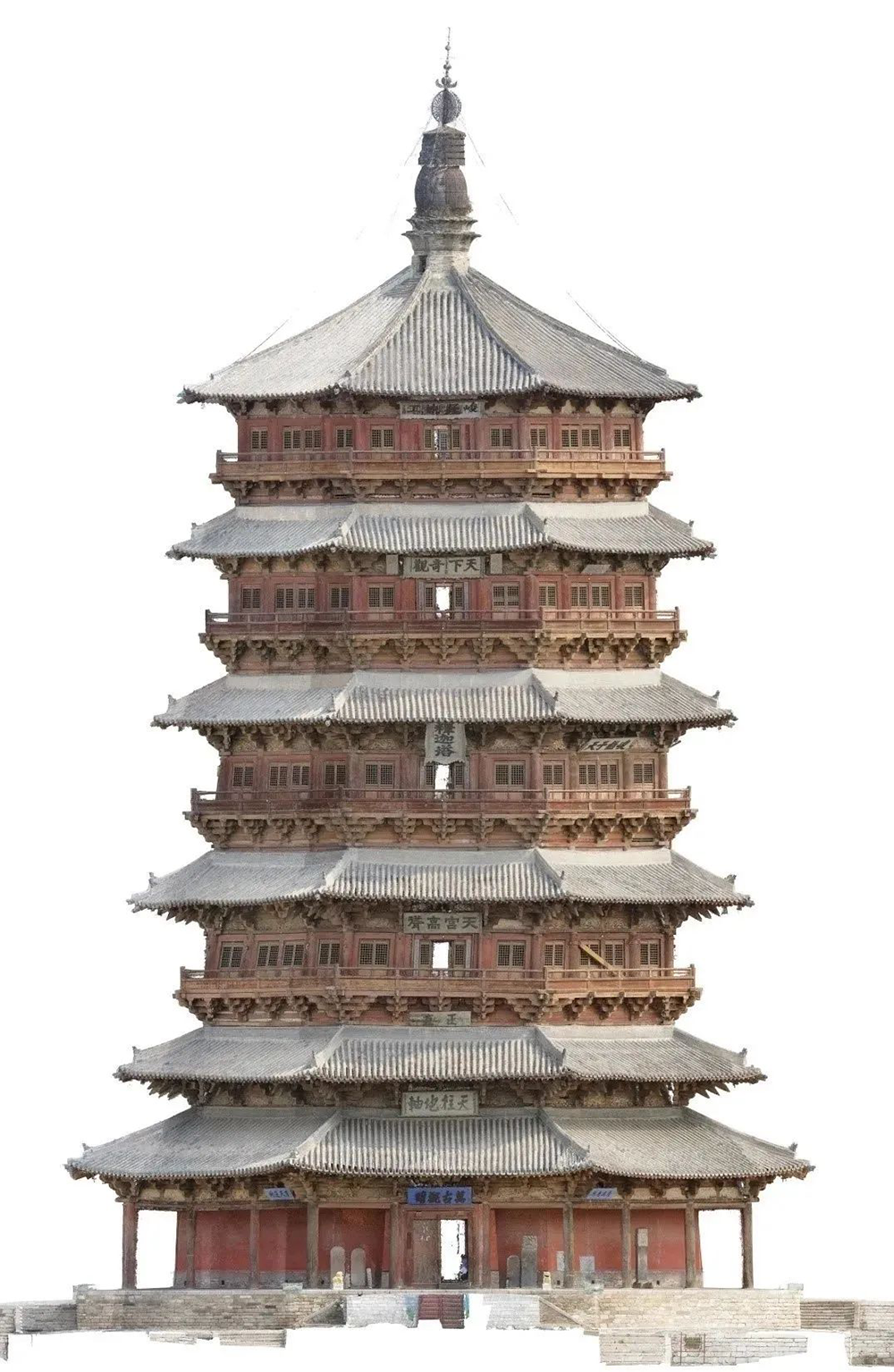

▲ 应县木塔正射影像
但是，木塔“病了”
出现的局部严重倾斜现象
一直没有较好的解决方案

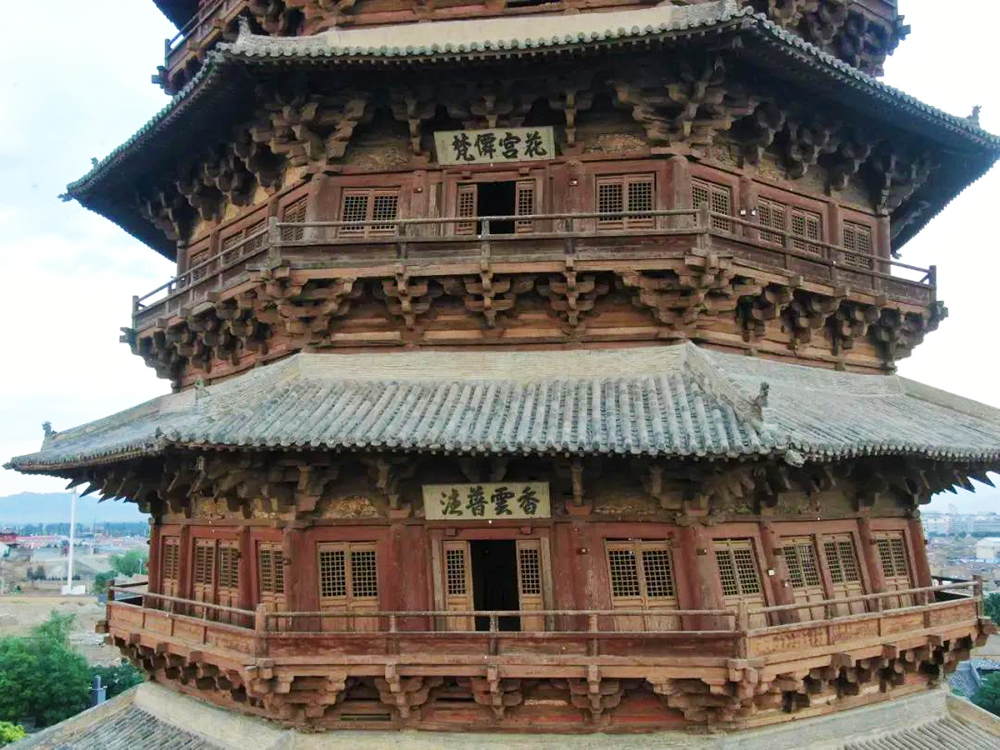

▲ 从外观看，木塔二层西面屋檐明显下沉，柱子向内倾斜
01
木结构建筑瑰宝
应县木塔是一座八角五层的楼阁式木塔
一层是重檐，带有回廊一周
此后每一层都有屋檐和平坐（也就是阳台）
最顶上是一个八角攒尖顶
顶着上部的塔刹

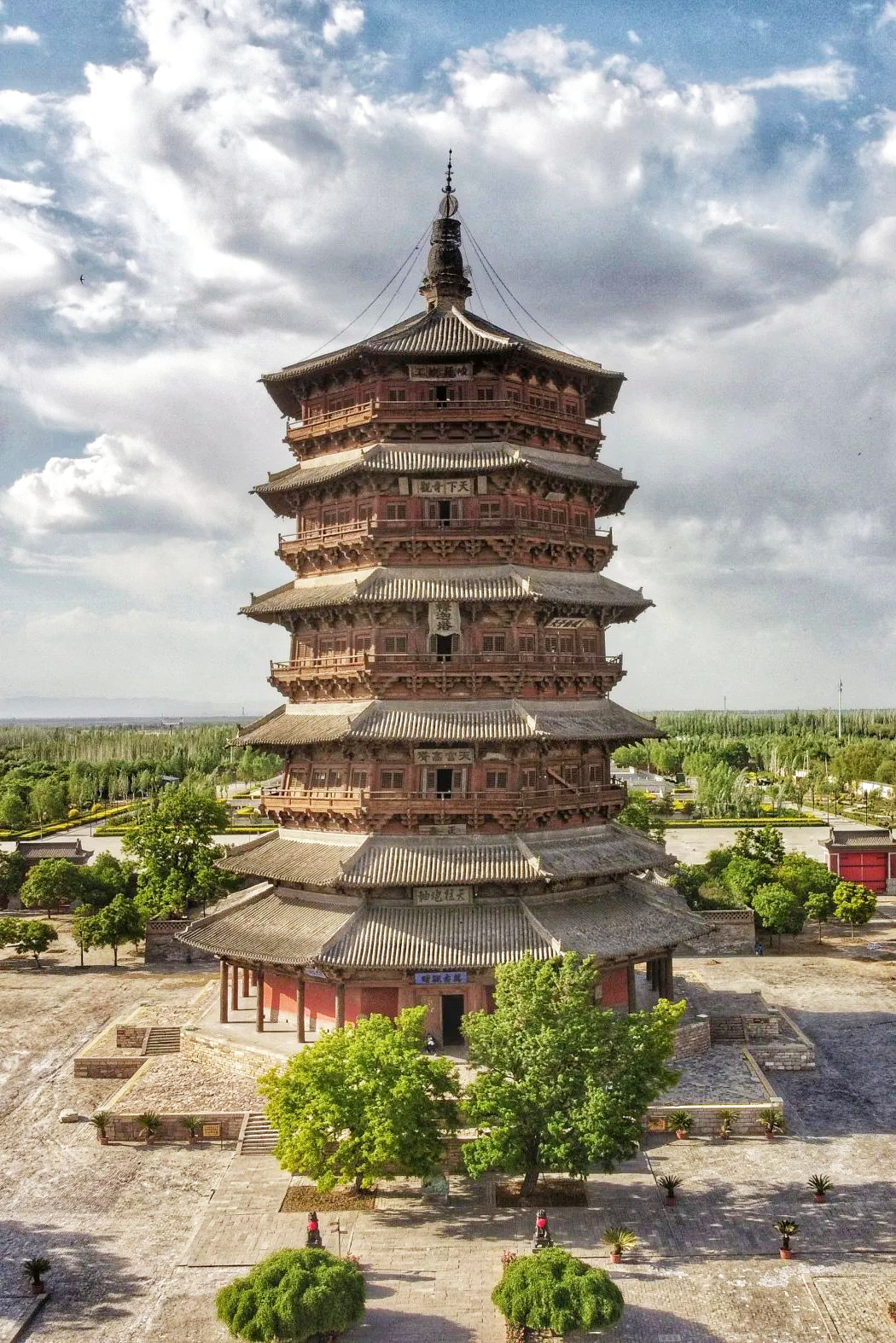

▲ 木塔塔身，如天宫高耸、万古观瞻
从正面看
木塔为五层六重檐
每层都由柱网层、铺作层、平坐层
叠加组成
柱网层
由额枋及以下的柱子等部件构成
它奠定了这座木塔
两个八角形叠套的形状
相较于方形塔
受力更均匀
在震动中不易损坏

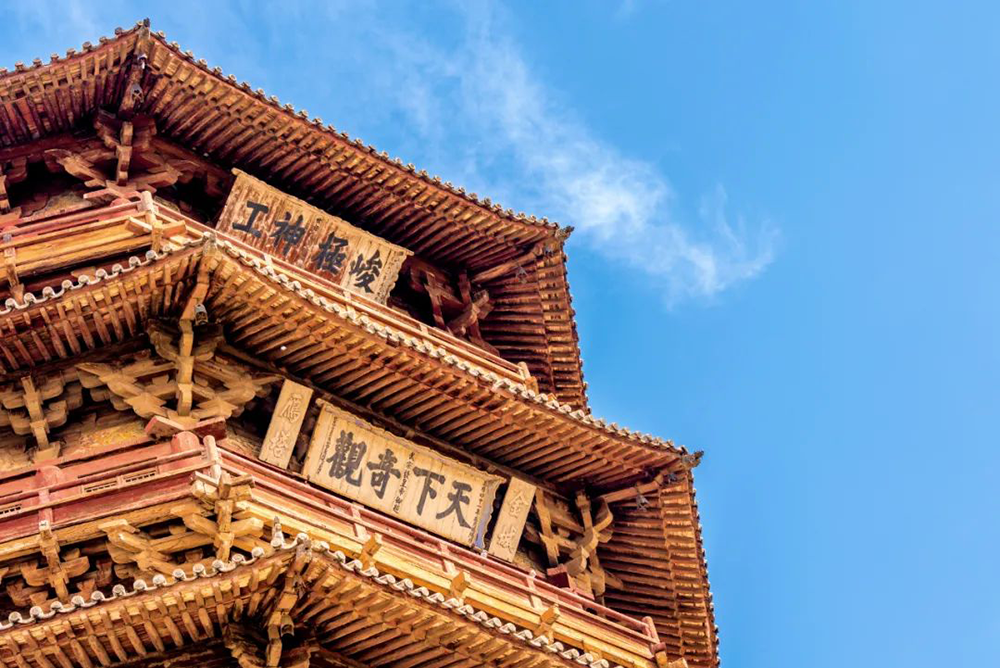

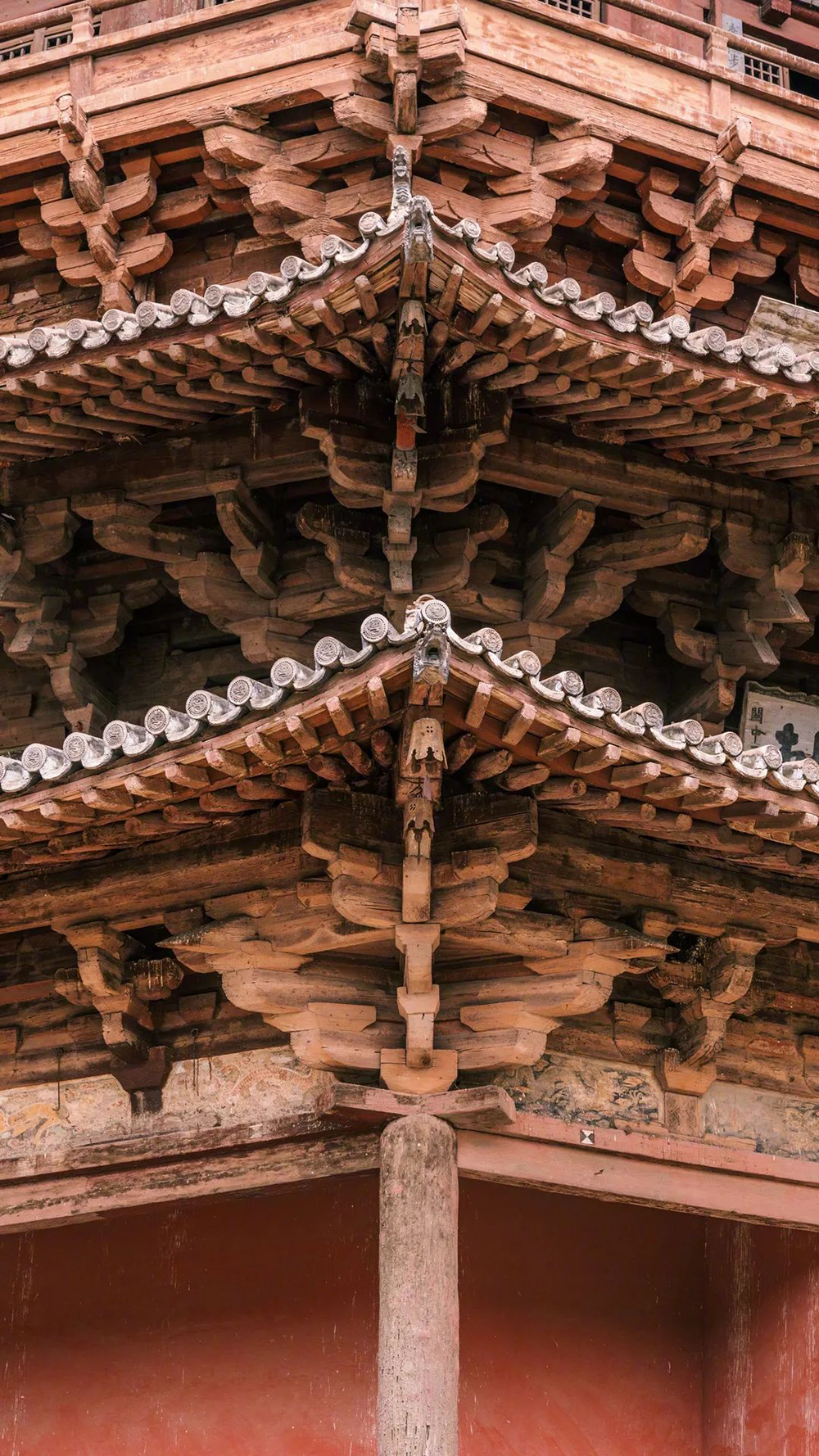

▲ 木塔一角 ，层层斗栱叠加
斗栱是中国古代木结构建筑中重要而富有特色的结构部件
应县木塔从下到上一共有54种斗栱
按照复杂和简单的程度施于不同的位置
具有不同的功用
可谓是中国斗栱登峰造极的作品
最突出的在于它采用了“筒中筒”式结构
即由外柱一周和内柱一周形成外筒和内筒
（北宋《营造法式》称作“外槽”和“内槽”）
二者之间以斗栱和梁架相连
形成无比坚固的结构体系
▲ 俯视木塔可以看到两个八角形叠套（*仅供参考，与实际效果有出入）
02
木塔为何歪斜
应县木塔面临的问题是
整体有一点倾斜，其中二层、三层的柱子自身还在内部倾斜
柱子发生歪斜最严重的地方是在二层
加剧木塔倾斜有很多因素
比如木塔的自重非常大
然后风荷载、不可预计的地震、此前战争引发的破坏等等
都会对它产生影响

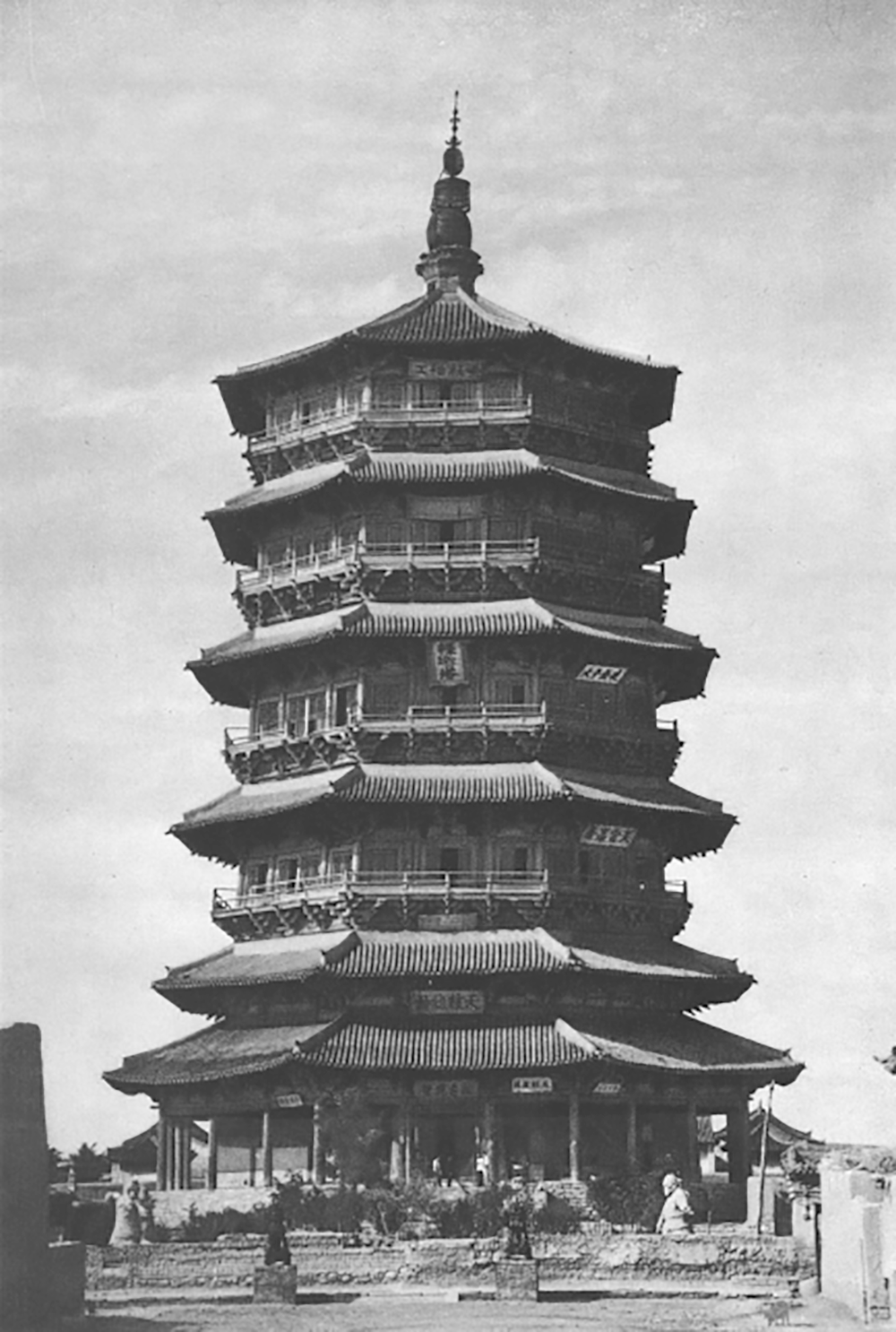

▲ 20世纪60年代的木塔旧照。可见塔身已向东北方向倾斜，二层尤甚木塔的第二层，实际有1.5层的高度
“明层”上面还有一个完整的结构层，也就是“暗层”
实际上应县木塔一共包含5个明层和4个暗层
外观看起来是5层
内部加上暗层实际共有9层
用现代的术语来说，暗层其实就像“圈梁”一样
过去塔内只有东西南北四个方向各开一扇门
其余现在看着是格子门的地方过去都是墙
里面带有斜撑，外面糊上泥墙
而在20世纪30年代
当地的乡绅们出于想让木塔外观更加玲珑剔透的愿望
于是竟然一层一层地把这些墙全部拆光了
▲ 每层的木隔扇，曾为内有斜撑的夹泥墙（*仅供参考，与实际效果有出入）
03
木塔修复宜早不宜晚
2007年
中国文化遗产研究院成为木塔保护工程的技术牵头单位
经过十余年监测，该研究院发现
近年来二层明层自西南向东北方向
倾斜持续稳定增加
但倾斜变形过程未出现突变
“倾斜持续增加，说明木塔未处于稳定状态。
对严重倾斜的柱子
如果不采取针对性的加固、防护措施，
可能会局部失稳，甚至在地质灾害中
出现局部或整体垮塌。”
专家认为通过这几年的监测
已经基本摸清木塔的变形形态、变形特点和速率

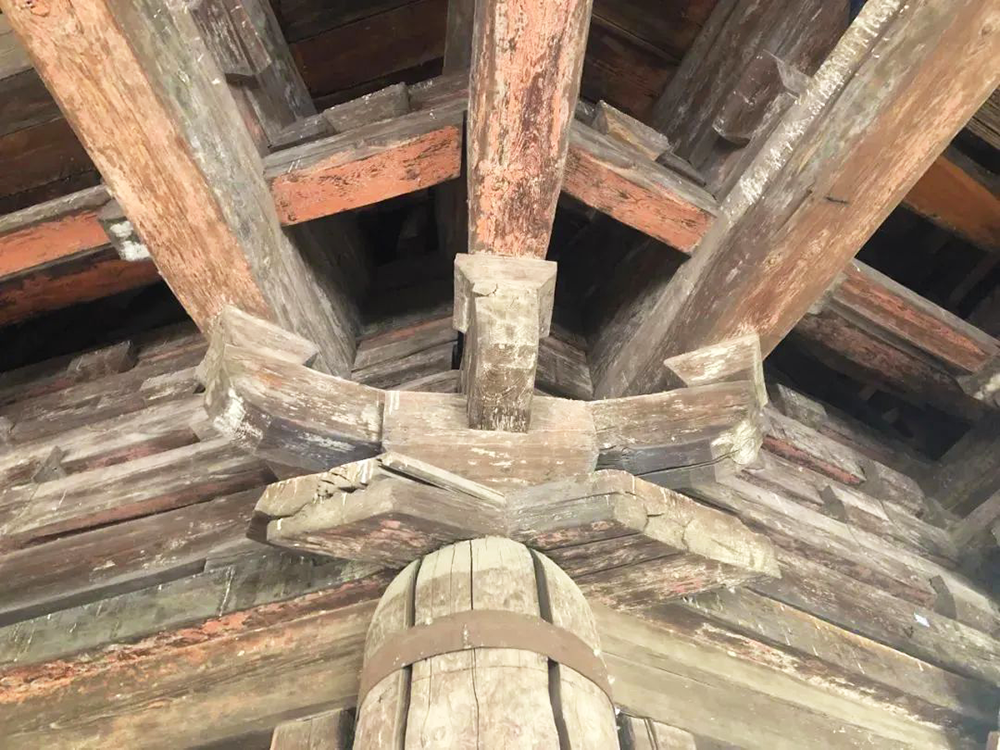

▲ 木塔内一处开裂的柱子和端头被压劈的普拍枋
在这种情况下
可以实施有针对性的、较小干预度的
局部加固与防护工作
而且宜早不宜晚
